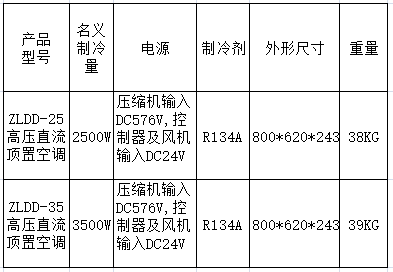

ZLDD-25高压直流顶置空调性能参数表

1、安装方法：

一、车顶开窗

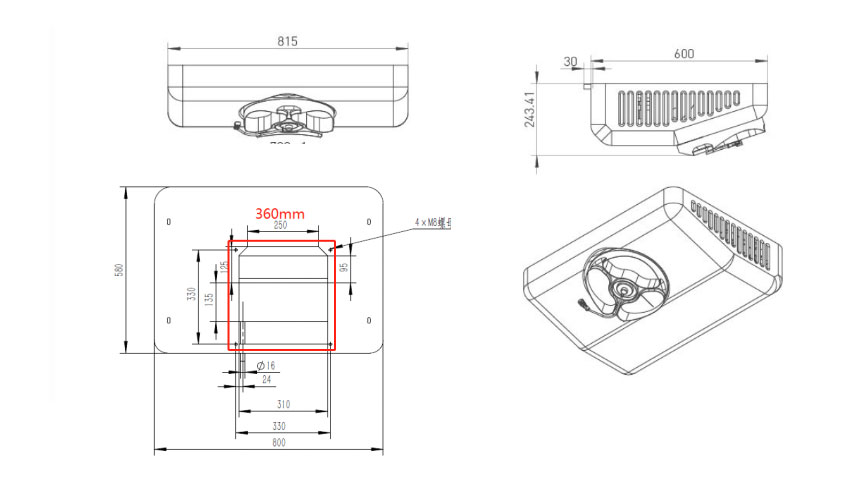

1.1在拟装空调的车辆的顶部按图1所示开356*356mm孔。

图1

1.3在开窗翻边及螺栓的根部打胶，防止漏水。

1.4在翻边部分贴保温板，防止出现冷凝水聚集。

1.5在图2所示区域打胶，确保外部热空气不能进入车厢内部。

图2

二、顶机安装

2.1固定安装框架

将室内安装框架上的4个更大的安装孔与空调器室外机的安装孔对齐，用4个M6的标准安装螺栓，将空调器室外机与其固定紧，同时注意车头方向与顶机的前后方向保持一致。见图3

2.2拧紧安装螺母，必要时在螺栓和螺母之间涂胶。

三、装好顶机排水管。

四、将室内出风面板上的接插件接到顶机线束上。

五、用螺钉将出风及回风面板固定到车顶棚上，主要对准出风口和回风口位置。

六、接电源线。按顶机线上的电压标识将电源线接好。主电源的保险值设定在额定耗电功率下电流值的3倍。低压电源的保险值一般设定在20-30A。

七、空调调试。打开空调制冷开关，将风速调到更大值，看空调是否正常工作。

八、确认空调正常工作后，将拆下的空调玻璃钢外罩安装到顶机上。

九、如果空调不能正常工作，请及时与厂家售后联系。

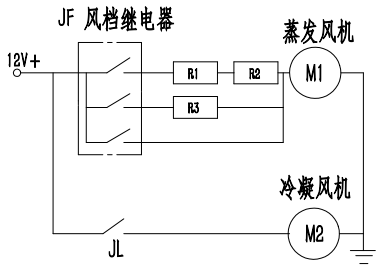

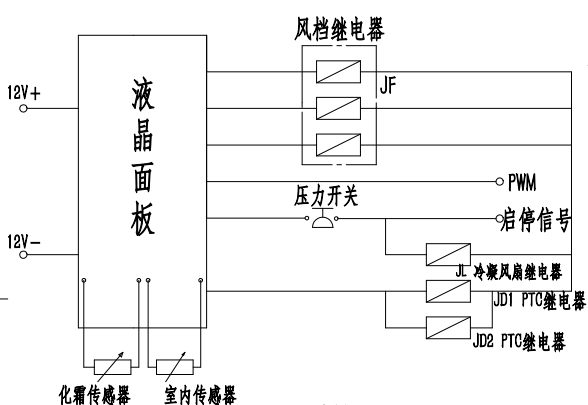

2、空调电气示意图

注:此电气原理图同样适用540v（24V）

3、空调控制面板操作说明

3.1、开机

开机键按下，开机，进入通风或制冷状态（上次记忆，自动不记忆），

再按下关机。

3.2、制冷

按制冷键，进入制冷状态，制冷状态开启,制冷显示；

 开冷凝风机，开压缩机；再按一下，关制冷，压缩机关(<0.5v)；冷凝风机关。

3.3、自动（制冷）

按下自动键，开启自动状态，同时进入制冷状态；

风速根据室内温度自动调节

按风速 制冷，退出自动，进入制冷状态

3.4、制热

按制热键，输出制热.

3.5、风量键

 按风量键,可以调节风量档位；

3.6、温度设置键

 按温度设置键，可以调节温度设置，15-30；

3.7、自动变频

 制冷状态下,当驾驶室回风温度低于设定温度时,压缩机会自动降低转速,达到节能,舒适的效果；

3.8、显示室内温度，设置温度时，显示设置温度

3.9、故障代码

E1温度传感器 E2除霜传感器

4、空调系统维护和检查
